Parcela 642, SR1
- Edit Column
Vivienda unifamiliar Passivhaus
Emplazamiento:
Parcela 642, SR1. Artziniega, Álava.
Cliente:
L + F
Año del proyecto de ejecución:
2022
Se ha proyectado una vivienda unifamiliar construida íntegramente en planta baja. La vivienda trata de adaptarse a la pendiente del terreno situándose a una rasante adecuada para equilibrar el acceso a la misma desde la calle superior y la pendiente
del jardín resultante en la parte posterior. Esto permite que los desmontes se equilibren con los rellenos evitando grandes movimientos de tierras ajenas y consiguiendo una posición adecuada dentro de la trama urbana.
Descripción de la geometría del edificio, volumen accesos y evacuación

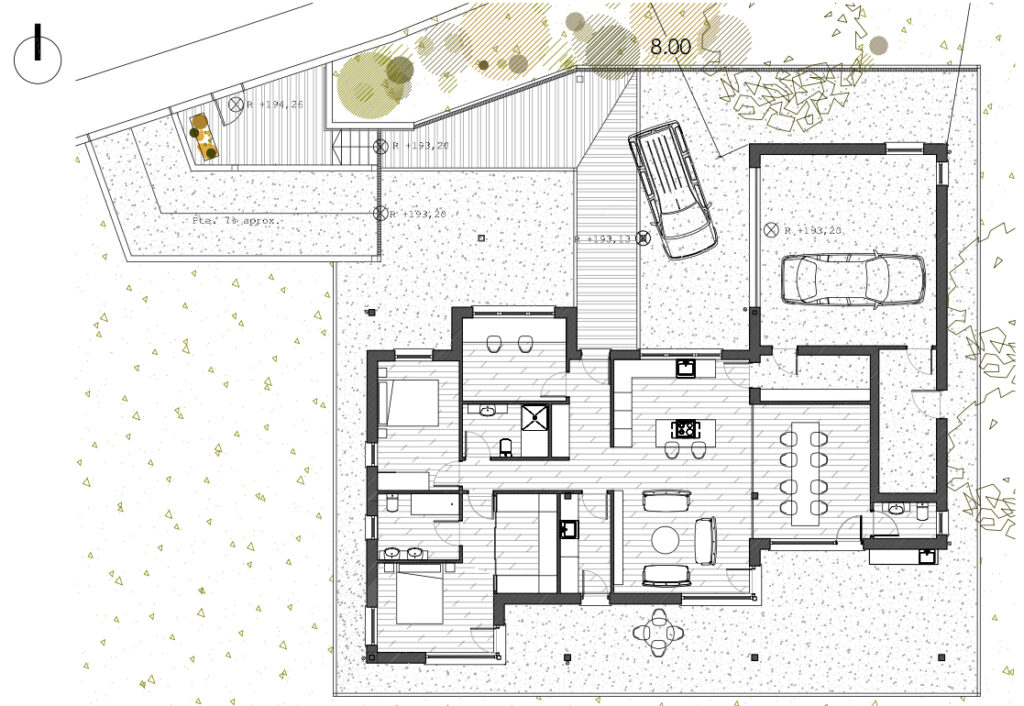

La vivienda se concibe como dos volúmenes en forma de L que se mezclan entre sí para resolver el programa conforme a las orientaciones y vistas deseadas por los clientes. El primero de los volúmenes recoge los espacios no vivideros (garajes, trastero, despensero y txoko) resolviendo el programa propio de la vivienda en el otro volumen ortogonal al mismo.
Los accesos se realizan desde la calle superior, único acceso rodado con el que cuenta la parcela, y se adaptan a la geometría del terreno para permitir un acceso fácil tanto peatonal como rodado al interior de esta.
En cuanto a la evacuación la vivienda cuenta con salidas al exterior desde varias estancias y no presenta ningún problema para la evacuación adecuada al tratarse de un uso en el que los usuarios conocen la distribución de la misma.
Sistema estructural
La estructura de la vivienda será de madera y entramado ligero de madera. La cimentaciónestará compuesta por una losa de hormigón armado sobre tongadas de relleno de material de aporte correctamente compactadas hasta el 100% del proctor normal.
Los aspectos básicos que se han tenido en cuenta a la hora de adoptar el sistema estructural para la edificación que nos ocupa son principalmente la resistencia mecánica y estabilidad, la seguridad, la durabilidad, la economía, la facilidad constructiva, la modulación y las posibilidades de mercado. Las bases de cálculo adoptadas y el cumplimiento de las exigencias básicas de seguridad se ajustarán a los documentos básicos del CTE.
Sistema envolvente. Fachadas
Las fachadas estarán formadas por un entramado ligero de madera relleno de aislamiento térmico entre los montantes y una lámina interior al mismo para resolver una adecuada estanqueidad de la vivienda.
Concretamente, se han resuelto de la siguiente manera: Muros de entramado de madera con celulosa insuflada de 140mm de espesor y doble panel tipo superpan tech P5 o similar. Por el interior se colocará una lámina de estanqueidad y freno de vapor para terminar con un trasdosado de cartón-yeso relleno de lana mineral (50mm).
Como revestimiento exterior se alternan según planos de alzados un acabado tipo SATE finalizado en mortero acrílico con un acabado en rastreles de madera frisonoble 535 c (140×40) pino rojo termotratado acabado lasur incoloro extramate.
Todas las fachadas cumplirán lo establecido en el CTE en cuanto a protección contra la humedad, seguridad en caso de incendio, seguridad de utilización, aislamiento acústico y ahorro de energía.
Carpintería exterior
Las carpinterías se realizan con perfil de aluminio exterior y madera por el interior según memoria de carpintería. Aislamiento térmico de poliuretano proyectado para evitar el posible puente térmico entre la carpintería y la fábrica. En general, los vidrios de la carpintería serán triples según memoria de carpintería.
Cubiertas

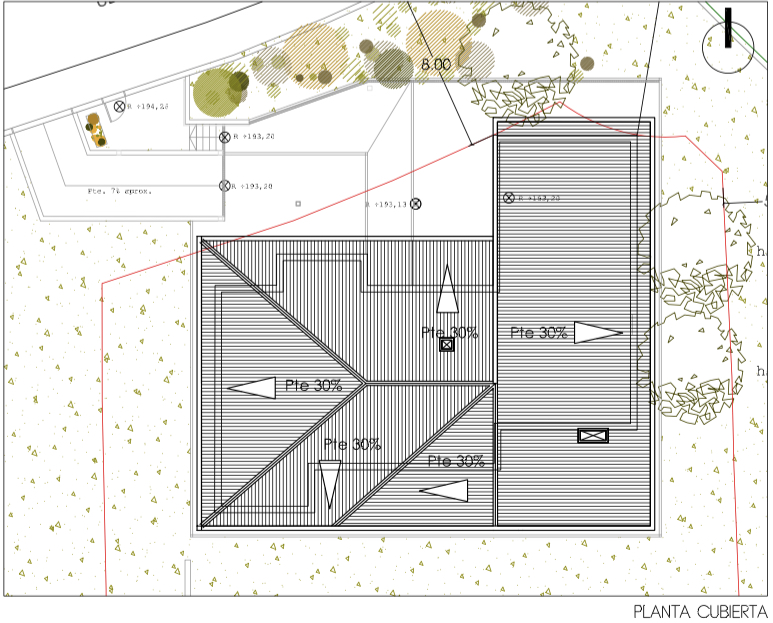

Las cubiertas serán inclinadas de tipo tradicional y con pendientes según se resuelve en la
documentación.
La estructura es de madera a base de vigas cabrios y entablado superior. Sobre este sistema se colocarán placas de aislamiento de fibra de madera de 240mm de espesor previa colocación de una lámina de estanqueidad y freno de vapor. Sobre el aislamiento se colocará una membrana impermeable para finalizar con un doble enrastrelado y teja cerámica mixta en
color gris antracita.
Sistema de acabados
El acabado de la fachada se conformará con rastreles verticales de madera tratada de 5x5cms
clavados contra un doble enrastrelado (en zonas de porches) y acabado acrílico sobre un
sistema tipo SATE (en el resto de las fachadas).
En cuanto a los tabiques interiores, estarán conformados por yeso-laminado para pintar directamente, y alicatados en zonas húmedas.Los pavimentos interiores serán de baldosa cerámica y pavimento de madera laminada segúnplanos de acabados.
En zona de garaje y trasteros se propone un acabado de hormigón pulido. En zonas de distribución de la vivienda, aseos y cuartos de baño (así como en alguna otra estancia), se reducirá el techo mediante falso techo de cartón-yeso. Todos los acabados cumplen con lo establecido en el CTE.
